1、用途
本裝置適用于頻率50HZ,額定電壓3-35KV的交流電力系統中，用于提高功率因數，調整網絡電壓，降低線路損耗，增強輸變電設備的輸出能力,改善電網供電質量。
TBB高壓并聯電容器成套裝置為框架式式結構，電容器可采用三相分組或分相布置，當電壓超過35KV時，電容器裝置采用三相分相布置。
一次接線方式主要有單星型和雙星型接線。較大容量的電容器組則可采用雙星形接線。
一次設備有：電抗器、高壓并聯電容器、電容器專用熔斷器、氧化鋅避雷器、放電線圈等。根據用戶要求可增加隔離開關或接地開關。
電抗器根據需要可選用油浸電抗器、干式鐵芯電抗器（戶內安裝）、空芯電抗器。電容器可選用干式或油浸電容器。
裝置采用角鋼作為框架，框架整體熱鍍鋅，美觀堅固，持久耐用。
2、使用環境
安裝地點：戶內、戶外型
海拔高度：不超過1000米，如大于1000米，電容器裝置按高原型產品設計制造。
環境溫度：-40℃～+55℃
3、技術參數
額定電壓：3KV、6KV、10KV、35KV；額定容量：100～20000kvar
絕緣水平：裝置的主電路相間以及相與地之間，輔助電路與地之間能耐受表1規定的耐受電壓，工頻耐受電壓施加的時間為1min。
允許過載荷：1.1Un長期運行 1.3In連續運行
最大允許容量：1.35Qn
電容偏差：-5～+10%
額定電抗率：額定電抗率有以下范圍0.1%～1%；4.5%～6%；12%～13%

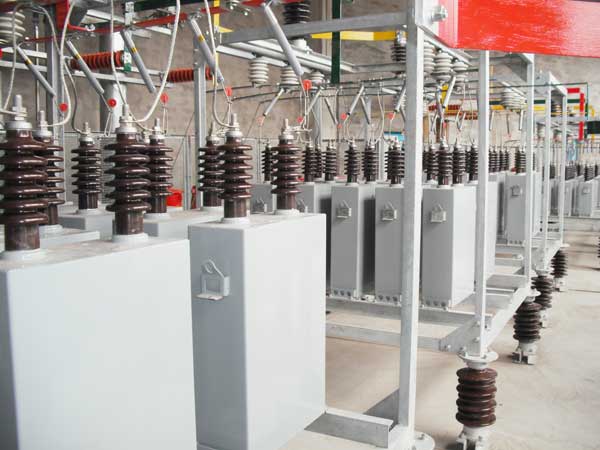

DSC00250

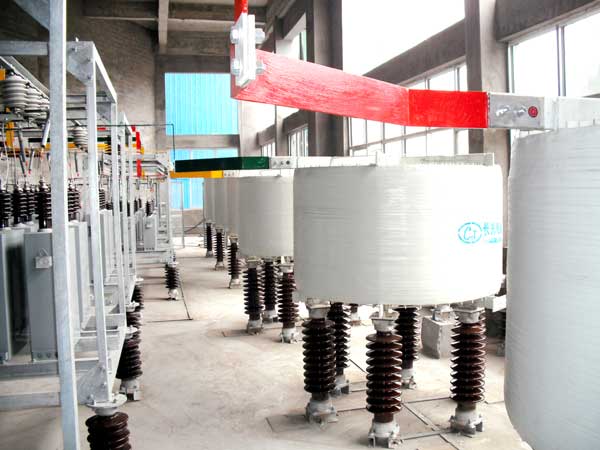

TBB10KV高壓無功就地補償裝置
TBB10高壓無功就地補償裝置

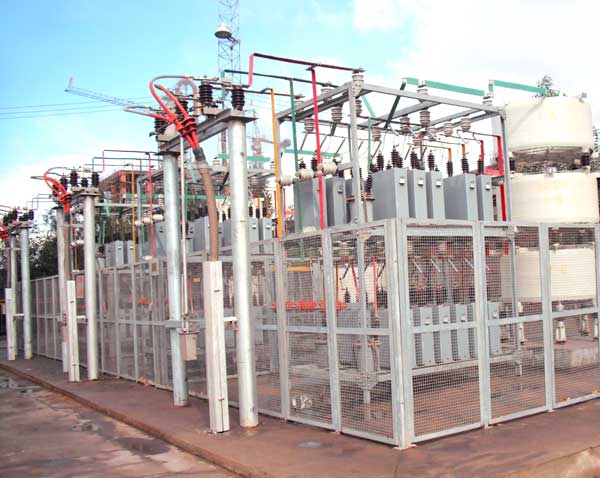

TBB35-9000

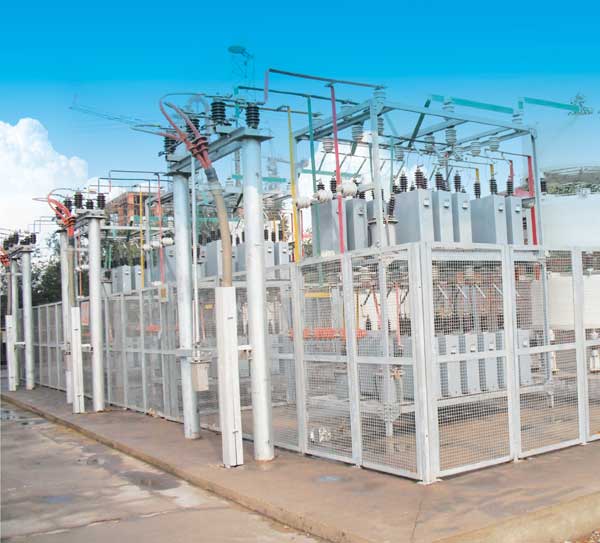

TBB35-12000
